Монтаж черепицы Haussman
Для монтажа и укладки кровли Haussman требуется сухое, гладкое и чистое основание, которое изготавливается из ориентированно-стружечных плит, шпунтованной доски, жзелезобетонных плит или фанеры ФСФ. Стыки листов обрешетки необходимо располагать вразбежку в шахматном порядке, оставляя на швах зазор 3-4 мм. Кроме того нужно следить за перепадом высот основания, они не должны отличаться более, чем на 2 мм.

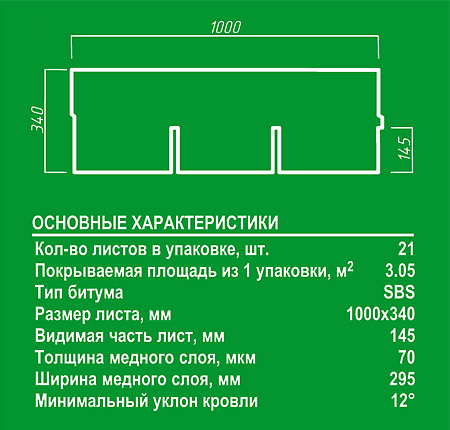

Основные характеристики черепицы Хауссман
Укладка подкладочного ковра
Дополнительная гидроизоляция выполняетсяиз рулонных битумно-полимерных СБС подкладочных материалов по всей площади крыши. Гидроизоляция раскатывается от карниза рядами, параллельными ему. Продольный (горизонтальный) нахлест между рулонами должен быть не менее 10 см, а поперечный (вертикальный) не менее 20 см.

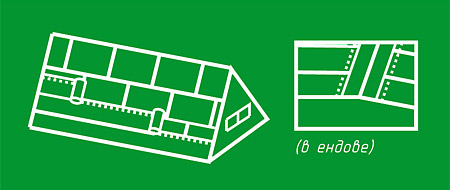

Схема укладки подкладочного ковра
При углах наклона кровли менее 20 градусов рекомендуется применять наплавляемые или самоклеющиеся подкладочные ковры.
Монтаж кровельной плитки
Начальный ряд кровельного покрытия Хаусман выполняется из листов StartLine. Они укладываются вдоль карниза, на их обратную сторону необходимо предварительно нанести битумную мастику. Лист СтартЛайн фиксируется 4 гвоздями по верхней кромке, при этом ось гвоздей должна находиться ниже верхнего края листа на 5-6 см.

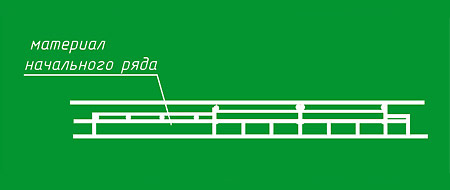

Укладка начального ряда черепицы

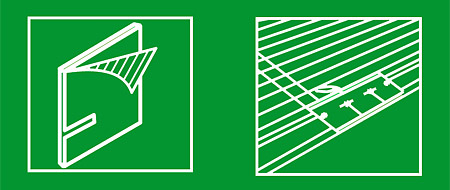

Медная черепица укладывается от линии карниза, с ее обратной стороны необходимо предварительно удалить защитную пленку. Каждый следующий ряд черепицы смещается относительно предыдущего на половину лепестка черепицы. Специальные пазы на боковой части гонтов плитки значительно облегчают выравнивание и смещение рядов.
Первый ряд черепицы
Крепление гонтов черепицы
Для крепления гонтов медной черепицы к основанию надо использовать гвозди из меди или нержавеющей стали с широкой шляпкой. Каждый гонт-лист черепицы Хауссман крепится к обрешетке 4 гвоздями, причем крепление надо производить так, чтобы гвоздь пробивал и верхний край нижележащего листа черепицы.

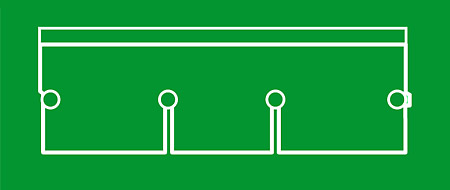

Схема крепления гонта 4 гвоздями
На скатах кровли с углом наклона больше 60 градусов и в регионах с повышенной ветровой нагрузкой гонты крепятся на 6 гвоздей.

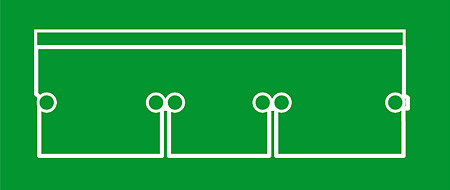

Схема крепления гонта 6 гвоздями
Ендовы, примыкания кровли к трубам, стенам, металлическим фартукам, мансардным окнам, кровельным проходкам и т. п. должны быть обработаны битумной мастикой. Мастика наносится полосами по 2-3 см, толщина полосы не должна првышать 1 мм. Нанесение большего количества мастики не приводит к улучшению склеивания, а напротив, может нанести вред медной черепице.
Устройство ендов
По центральной оси ендовы укладывается специальный гидроизоляционный материал - ендовый ковер. Его верхний край заводят за линию конька и прибивают гвоздями, а нижняя часть ковра отрезается по линии карниза. Стыки ендового ковра монтируют с нахлестом не менее 20 см, места нахлеста обрабатываются битумной мастикой.

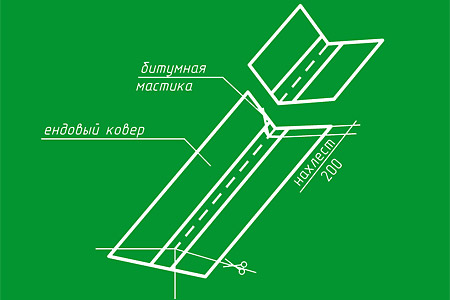

Схема укладки ендового ковра
Надо тщательно прижать материал к основанию кровли, ни в коем случае не допускать образования воздушных пузырей и зафиксировать ендовый ковер медными или нержавеющими гвоздями с шагом 5 см от размеченной линии. Затем производится укладка кровельной черепицы, при этом ендовый ковер ни в коем случае нельзя пробивать гвоздями.

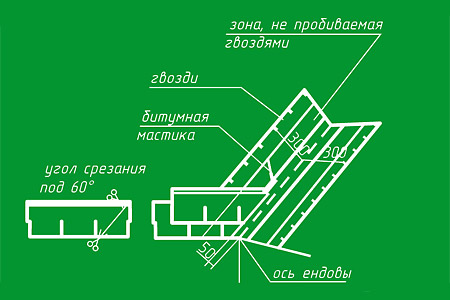

Узел сопряжения ендовы и плитки
Устройство коньков
Верхний ряд черепицы доводится до линии конька или вальмы, выступающая часть гонта перегибается через ребро конька и фиксируется на противоположном скате кровли. Конек монтируется из специальных коньковых элементов Rechtech Ridge. Каждый коньковый элемент фиксируется двумя гвоздями. Шляпки гвоздей закрываются следующим элементом. Чтобы согнуть коньковый элемент его необходимо предварительно нагреть строительным феном.

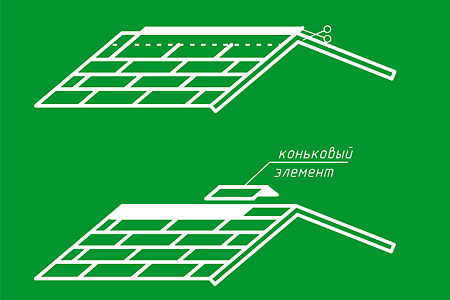

Монтажная схема конька
Монтаж примыканий
Проходы через кровлю небольшого диаметра (антенны и все подобное) герметизируются с использованием резиновых уплотнителей. Дымовые и другие трубы, подверженные нагреванию, необходимо термоизолировать.
Вариант 1. Закрепите металлический уголковый фартук по периметру сопряжения кровли с трубой при помощи кляймеров. Уложите гонты черепицы, не доводите ее на 2-3 см до плоскости стены. Закрепите накладной фартук к стене механически и загерметизируйте швы кровельным силиконом.

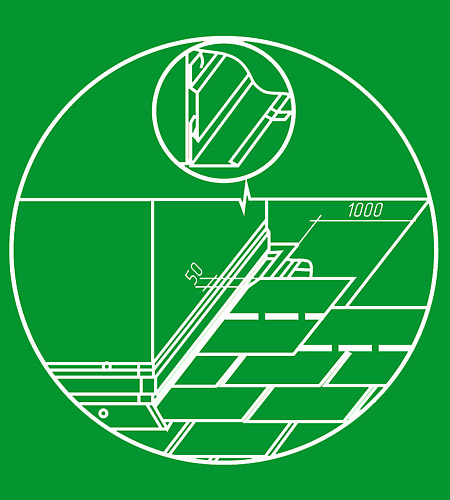

Узел примыкания №1
Вариант 2. По периметру сопряжения кровли с трубой закрепите треугольную рейку 5*5 см. Далее вокруг дымовой трубы смонтируйте подкладочный ковер, нахлесты ковра обработайте битумной мастикой. Затем гонты кровли заведите на вертикальную поверхность и приклейте битумной мастикой. Смонтируйте накладной фартук на стену, закрепите его механически, а швы загерметизируйте кровельным силиконом.

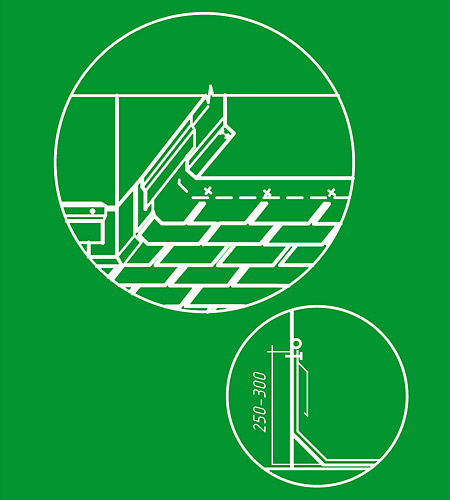

Узел примыкания №2
Установка снегозадержания
Снегозадержание устанавливается в показанном на схеме месте при помощи механического крепления саморезами в имеющиеся отверстия.

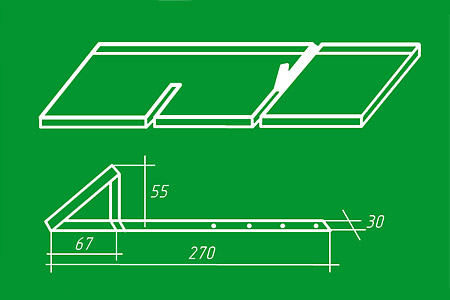

Схема установки кронштейна снегозадержателя
Количество и схему установки снегозадержателей определяют в зависимости от климатической зоны, размеров и градусов уклона кровли. Рекомендации по размещению снегозадержания на кровле вы можете посмотреть на схеме.

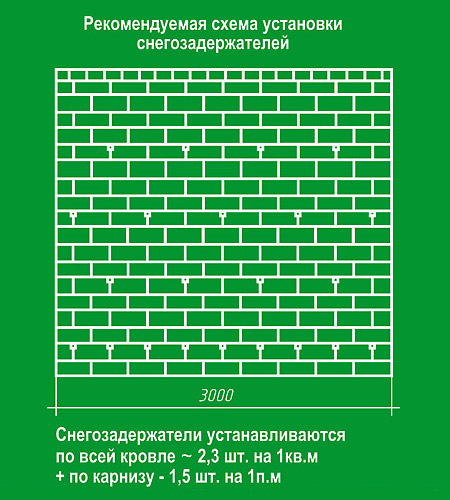

Схема установки снегозадержания на кровле
Важно!!!
- Запрещается применять совместно с медной черепицей комплектующие, выполненные из материалов, вызывающих при контакте с медью электрохимическую коррозию (оцинкованная сталь, железо, алюминий, титан-цинк и прочие).
- Запрещается использовать для разогрева клеящего слоя черепицы строительные горелки с открытым пламенем.
- Запрещается установка поддонов с черепицей друг на друга, а также нагревание черепицы до температуры более 40 градусов Цельсия во время хранения. Все это может привести к склеиванию материала в пачках.
- Не полностью удаленная защитная пленка препятствует склеиванию листов черепицы на кровле и может быть причиной протечек и повреждения кровли ветром.
- Укладку гонтов черепицы во избежание пятен на кровле следует производить в трикотажных перчатках.
- При температуре воздуха менее 5 градусов Цельсия во время монтажа медной черепицы Haussman обязательно должен применяться строительный фен для разогрева клеящего слоя. В холодное время храните черепицу в отапливаемом помещении, вынося материал на кровлю незадолго перед его монтажем.
